■ Material拖鏈材料：玻璃纖維強化聚酰胺
■ Low noise低噪音：12db
■ Little dust低粉塵：1.0µ
■Applications適用于：門架機械手，加工中心，焊接機械，組合機械，裝運機械，纖維加工機械。
■ Unsupported speed max.速度：10m/s Gliding speed max.速度： 5m/s
■ Permitted temperature溫度：-40℃～130℃
■Inner Height內高Hi；35mm Outer height 外高 Ha:50mm
■ Inner Widths 內寬Bi:50,75,100,125,150,175,200,250mm Outer Widths 外寬Ba: 內寬Bi+20mm
■ Bending Radii彎曲半徑R：,75,100,125,150,200,250mm
■ 一米拖鏈1m=18Links*56mm/link
■ Maximum cable/hose outer diameter最大通線直徑：32mm
■ Unsupported travels,max.6m Gliding travels:max.160m Vertical,hanging:max.60m Vertical,standing:max.6m
■ Fill weight max.最大負載：12kg/m
■拖鏈為四片式結構易于拆裝。
|
聯接器
|

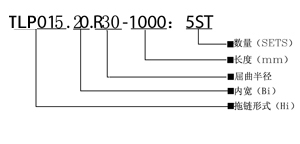

訂貨號舉例
|
|
|
 注意:TLP為橋式拖鏈
TLK為全封閉式拖鏈
|
聯結器參數
|
型 號
|
A1
|
A
|
B
|
C
|
E
|
D
|
F
|
|
35*50
|
75
|
65
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*75
|
100
|
90
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*100
|
125
|
115
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*125
|
150
|
140
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*150
|
175
|
165
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*175
|
200
|
190
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*200
|
225
|
215
|
18
|
10
|
67
|
19
|
Φ6
|
|
35*250
|
275
|
265
|
18
|
10
|
67
|
19
|
Φ6
|
|
