產品詳情

TLP25拖鏈







■ Material拖鏈材料：玻璃纖維強化聚酰胺

■ Low noise低噪音：8.47db

■ Little dust低粉塵：0.17µ

■Applications適用于：門架機械手，加工中心，焊接機械，組合機械，裝運機械，纖維加工機械。

■ Unsupported speed max.速度：10m/s     Gliding speed max.速度： 5m/s

■ Permitted temperature溫度：-40℃～130℃

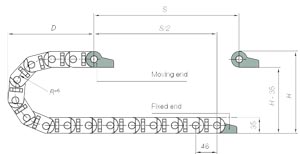

■Inner Height內高Hi；25mm   Outer height 外高 Ha:35mm

■ Inner Widths 內寬Bi:25,38,57,77,103mm    Outer Widths 外寬Ba: 內寬Bi+16mm

■  Bending Radii彎曲半徑R：55,75,100,125,150,200,225,250mm

■  一米拖鏈1m=22Links*46mm/link

■  Maximum cable/hose outer diameter最大通線直徑：22mm

■ Unsupported travels,max.5m      Gliding travels:max.80m    Vertical,hanging:max.40m   Vertical,standing:max.3m

■  Fill weight max.最大負載：8kg/m





聯接器

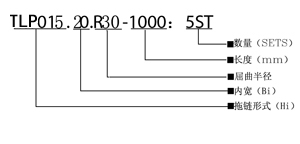

訂貨號舉例

　








聯結器參數

型 號 內寬

A

B

C

D

018

5

8

8

25

025

11

14

8

36

038

34

55

17

30

050

35

66

17

30

057

44

74

17

30

077

60

91

17

30

0103

85

119

17

66

TLP025尼龍拖鏈參數



型 號

內徑I.D
高×寬

外徑O.D
高×寬

不支承長度（m）

最長行程
（m）

型 式

允許承重kg

抗拉強度

每米節數

018.18

18×18

25×34

1

5



4

260N

33

018.25

18×25

25×41

1

5



4

260N

33

025.25

25×25

35×41

1.7

80



8
