拖鏈安裝:

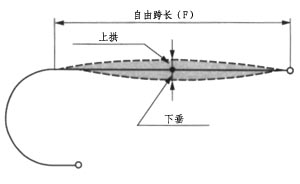

    為了補償因拖鏈本身及所容納線纜的重量所產生的下垂度,拖鏈在制造時留有一定的預應力,這使得在某些使用條件下,拖鏈的自由部分會產生下垂或上拱(如圖)

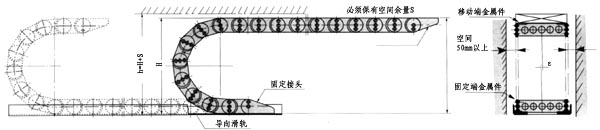

    因此參考上圖,請確保必要的空間.在沒有外來物干擾時,一般不會出現問題,另外使用的速度增加有時會產生振動,因此當使用速度達到容許速度的70%以上時,應保有2S的余量.

型號

ε

S

H`

供油:

    原則上拖鏈不需要供油,但在易生銹的工作環境下,TL型、TLG型在鏈條部分應采用油脂等進行防銹。

關于線纜：

1）  必要的軟管長度

            軟管的必要長度=[節距×鏈節數+安裝部位長度] ×1.015 計算，但有時軟管加壓時長度縮短，因此應給軟管留有一定的長度余量或松弛量，為了不給線纜受額外的張力，在其兩端應用夾具進行固定。

2）  使用多層的拖鏈時，內外側的線纜長度不一樣，應分別求出每根線纜中心線的必要長度。

TLP10  TLP15

3

50

H+(10~30)

TLP18  TLP22

4

100

TLP35  TLP45  TLP55

6

100

HP

6

100

TLK

6

100

TL65

4

100

H+10

TL95

6

TL125

8

TL180

10

TL250

15

DGT1# 2# 3#

8

100

H+(10~20)

DGT4# 5# 6#

10

DGT7#

10

ε=移動端與固定端的安裝面誤差

H`=移動端安裝面的高度

H=拖鏈安裝空間高度

S=空間余量

3）  要使用耐彎曲，耐磨損的移動用的線纜。

4）  要線纜的彎曲半徑大于容許彎曲半徑，若彎曲半徑過小，相對彎曲的反作用力會使線纜受到損傷，或拱起。

5）  要將線纜橫向排成一列，不讓其相互堆積，使用有分隔板的型號時，要充分利用分隔板使線纜呈良好的有序排列。

6）  當線纜被鋼絲網覆蓋時，由于相互抽動會使拖鏈和鋼絲網受損，因此線纜外應穿軟管。

拖鏈的導槽

    在傳送裝置中如果有導槽，可參照下列公式計算數據，用鋼板或鋁板制作。

    U=1.2×Ba  V=（1/3~1/2）×Ha

在傳送裝置進出處應加工成面接觸或斜坡，以使之順暢滑動。
